Was ist eine Innen-Außengewinde-Umwandlungsmutter und wie funktioniert sie?

Was ist ein Konvertierungsmutter für Innen-/Außengewinde

Eine Innen-Außengewinde-Umwandlungsmutter ist ein kleines zylindrisches Befestigungselement, das zwei verschiedene Gewindeformen auf einem einzigen Körper trägt: ein Außengewinde an seiner Außenwand und ein Innengewinde, das durch seine Bohrung verläuft. Es wird mithilfe des Außengewindes in ein vorgebohrtes oder vorgebohrtes Loch eingebaut. Sobald es sitzt, nimmt das Innengewinde einen Bolzen, Bolzen oder eine Schraube mit einer anderen Größe oder einem anderen Gewindestandard auf. Diese Komponente wird üblicherweise auch als Gewindeadaptermutter, Doppelgewindemutter oder Gewindereduziermutter bezeichnet, und alle diese Begriffe beschreiben die gleiche Grundfunktion der Überbrückung zweier unterschiedlicher Gewindespezifikationen innerhalb eines Teils.

In der Praxis ermöglicht ein Gewindeadapter dieser Art, dass ein Loch, das ursprünglich für ein Befestigungselement dimensioniert war, ein anderes Befestigungselement sicher aufnehmen kann, ohne dass ein neues Loch bearbeitet oder die umgebende Struktur verändert werden muss. Dies ist besonders nützlich, wenn Geräte gemischte metrische und zöllige Hardware verwenden, wenn ein ursprüngliches Loch abgenutzt oder beschädigt ist oder wenn eine Konstruktionsänderung die Montage einer kleineren oder größeren Schraube an einem vorhandenen Befestigungspunkt erfordert. Da die Konvertierungsmutter das resultierende Gewinde standardisiert, unterstützt sie auch die Austauschbarkeit zwischen Baugruppen, für die andernfalls individuell gefertigte Teile erforderlich wären.

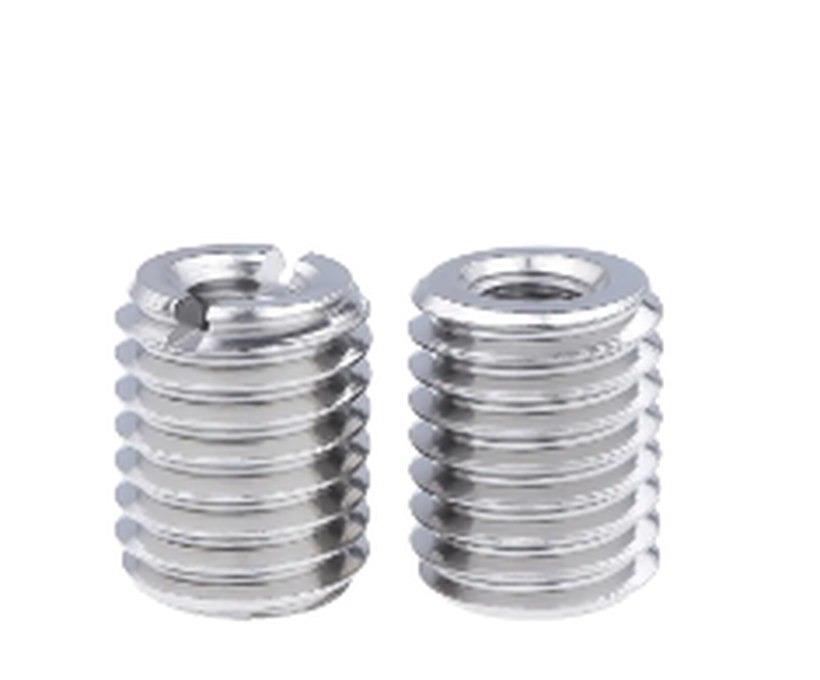

Das Foto oben zeigt eine Konvertierungsmutter mit Innen-/Außengewinde aus Edelstahl, die in zwei Konfigurationen hergestellt wird. Der Teil auf der linken Seite verfügt über eine geschlitzte Oberseite, die es ermöglicht, die Mutter während der Installation mit einem Werkzeug mit flacher Klinge einzudrehen, während der Teil auf der rechten Seite über eine glatte Bohrung auf der Oberseite verfügt und typischerweise mit einem Innensechskantschlüssel oder einem speziellen Installationsgewindebohrer angetrieben wird. Beide Teile haben die gleiche Grundstruktur: ein spiralförmiges Außengewinde an der Außenfläche zur Verankerung im Grundloch und ein separates Innengewinde im Inneren der Bohrung, das das passende Befestigungselement aufnimmt. Konvertierungsmuttern dieser Art werden aus Kohlenstoffstahl, Edelstahl oder Messing hergestellt, wobei Edelstahl üblicherweise für Anwendungen ausgewählt wird, bei denen Korrosionsbeständigkeit Priorität hat.

Innen-/Außengewinde-Umwandlungsmuttern, Doppelgewindemuttern und Gewindeadapter dieser allgemeinen Bauart werden überall dort eingesetzt, wo das bereits in einem Loch vorhandene Gewinde nicht mit dem zu installierenden Befestigungselement übereinstimmt, einschließlich der Maschinenmontage, der Montage von Automobilkomponenten, der Gerätewartung und der allgemeinen Reparatur von verschlissenen oder beschädigten Gewindelöchern.

So funktioniert eine Innen-/Außengewinde-Umwandlungsmutter

Das Funktionsprinzip einer Gewindeadaptermutter ist einfach, wenn man die beiden Gewindesysteme konzeptionell trennt. Die Außengewinde greift in das Grundmaterial ein Egal, ob es sich um ein vorgebohrtes Metallloch, einen Gewindeansatz oder eine Gegenbefestigung handelt, und es ist dieses Außengewinde, das bestimmt, wie die Mutter in der umgebenden Struktur gehalten wird. Die Das Innengewinde greift in das eingehende Befestigungselement ein , und dieses Innengewinde wird unabhängig vom Außengewinde ausgewählt, was genau die Möglichkeit bietet, das Teil zwischen zwei verschiedenen Größen oder Standards umzuwandeln. Zwischen der Installation und der endgültigen Verwendung wird das Drehmoment durch den Körper der Mutter selbst übertragen, sodass sowohl die Wandstärke als auch die Materialauswahl Einfluss darauf haben, wie viel Last die Baugruppe tragen kann.

Bei der Installation wird das Außengewinde bis zu einer bestimmten Tiefe in das Grundloch geschraubt. Danach ist die Innenbohrung bereit für die Aufnahme des passenden Bolzens oder der Schraube. In der isometrischen Abbildung unten sind die wichtigsten Strukturmerkmale einer typischen Innen-Außengewinde-Umwandlungsmutter dargestellt, einschließlich des Außengewindekörpers, der Innengewindebohrung, der Gesamtlänge und des Außendurchmessers, die zusammen definieren, wie das Teil spezifiziert und bestellt wird.

Wie das isometrische Diagramm zeigt, sind das Außengewinde und das Innengewinde funktionell getrennt, obwohl sie denselben Körper haben. Dies ist die zentrale Designidee hinter jeder Innen-Außengewinde-Umwandlungsmutter, Doppelgewindemutter und jedem Gewindeadapter. Die Gesamtlänge und der Außendurchmesser sind die beiden Maße, die am häufigsten zur Spezifikation eines Teils verwendet werden, da sie bestimmen, ob die Mutter physisch in die verfügbare Lochtiefe und den verfügbaren Bohrungsspielraum passt. Die Antriebsfunktion, sei es ein Schlitz oder ein Innensechskant, beeinflusst nur die Art und Weise, wie das Teil installiert wird, und hat keinen Einfluss auf sein Lasttrageverhalten, sobald es sitzt. Die Wandstärke zwischen der Innenbohrung und dem Außengewindegrund ist ein weiterer Faktor, den Installateure beachten sollten, da eine dünnere Wand im Allgemeinen das Drehmoment verringert, das das Teil während der Installation sicher aushalten kann. Das Verständnis dieser Zwei-Gewinde-Struktur erleichtert die Auswahl der richtigen Größe bei der Umrechnung zwischen metrischer und zölliger Hardware, was im nächsten Abschnitt behandelt wird.

Gewindetypen und Standardgrößenabdeckung

Jede Innen-/Außengewinde-Umwandlungsmutter wird durch zwei separate Gewindebezeichnungen definiert, eine für das Außengewinde und eine für das Innengewinde, und jede davon kann unabhängig entweder dem metrischen System oder dem einheitlichen Zollsystem folgen. A Adaptermutter mit metrischem auf zölliges Gewinde ist einfach ein Teil, bei dem das Außengewinde einem System folgt, üblicherweise metrisch, während das Innengewinde dem anderen folgt, üblicherweise einheitliches Grobgewinde oder einheitliches Feingewinde. Diese Flexibilität macht Doppelgewindemuttern in Einrichtungen nützlich, in denen sowohl metrische als auch zöllige Geräte nebeneinander gewartet werden.

Im metrischen System werden Gewinde durch die Allzwecknorm ISO 261 beschrieben, die Nenndurchmesser und die zugehörigen Grob- und Feinsteigungsreihen definiert. Innerhalb des Zoll-basierten Systems bleiben die in ASME B1.1 definierten Serien Unified Grob (UNC) und Einheitliche Geldstrafe (UNF) die am häufigsten verwendeten Bezeichnungen für nordamerikanische Maschinen- und Automobilanwendungen. Konvertierungsmuttern mit Innen-/Außengewinde werden typischerweise für einen Nennbereich von etwa M3 bis M30 auf der metrischen Seite hergestellt , mit einem vergleichbaren Sortiment, das in einheitlichen groben und einheitlichen feinen Bezeichnungen verfügbar ist, was es einer einzigen Produktfamilie ermöglicht, eine breite Palette von Lochgrößen ohne kundenspezifische Werkzeuge abzudecken.

Wenn Sie einen Lieferanten für Gewindeadaptermuttern angeben oder eine kundenspezifische Gewindereduziermutter anfordern, empfiehlt es sich im Allgemeinen, sowohl die Außen- als auch die Innengewindebezeichnungen zusammen mit der Steigungsreihe separat zu bestätigen, anstatt davon auszugehen, dass eine einzige Größenbezeichnung beide Gewinde abdeckt. Dies vermeidet Unstimmigkeiten bei der Montage und verkürzt den Beschaffungsprozess für Engineering- und Beschaffungsteams.

Materialoptionen und Vergleichsleistung

Innen-/Außengewinde-Umwandlungsmuttern werden üblicherweise aus drei Grundmaterialien hergestellt: Kohlenstoffstahl, Edelstahl und Messing. Die Wahl zwischen ihnen hängt im Allgemeinen von der für die Anwendung erforderlichen Ausgewogenheit von Festigkeit, Korrosionsbeständigkeit und Temperaturtoleranz ab. Kohlenstoffstahl bietet eine starke allgemeine mechanische Leistung und wird häufig für die Montage von Standardmaschinen verwendet, wo die Betriebsumgebung trocken und kontrolliert ist. Bei Edelstahl geht ein geringer Anteil an Rohfestigkeit gegen eine wesentlich bessere Korrosionsbeständigkeit ein. Aus diesem Grund wird eine Gewindeumwandlungsmutter aus Edelstahl häufig für Außengeräte, Meeresumgebungen oder Komponenten, die Abwaschungen und Feuchtigkeit ausgesetzt sind, eingesetzt. Messing bietet eine gute Bearbeitbarkeit sowie eine nützliche elektrische und thermische Leitfähigkeit und wird häufig für Elektronikgehäuse oder Präzisionsinstrumente ausgewählt, bei denen die Abriebfestigkeit und die nichtmagnetischen Eigenschaften wichtiger sind als die Spitzenfestigkeit.

Die folgende Tabelle zeigt einen relativen Vergleich dieser drei Materialien über drei Leistungsdimensionen auf einer allgemeinen Skala von null bis zehn. Die Werte dienen der Veranschaulichung und sollen allgemein anerkannte Materialeigenschaftenbeziehungen widerspiegeln und nicht die Ergebnisse eines einzelnen Labortestberichts. Daher sollten sie als allgemeine Planungsreferenz und nicht als genaue Spezifikation verwendet werden.

Wie die Tabelle zeigt, erzielen sowohl Kohlenstoffstahl als auch Edelstahl eine hohe Zugfestigkeit, was erklärt, warum beide häufig für tragende Maschinenverbindungen verwendet werden. Edelstahl weist einen klaren Vorteil in der Korrosionsbeständigkeit auf, was mit seiner weit verbreiteten Verwendung als Edelstahl-Gewindeumwandlungsmutter in feuchten Umgebungen oder im Freien übereinstimmt. Bei der reinen Zugfestigkeit liegt Messing leicht zurück, bleibt aber eine praktische Option, wenn Bearbeitbarkeit und nicht magnetisches Verhalten wichtiger sind als die Spitzenlastkapazität. Die Temperaturtoleranz folgt einem ähnlichen Muster, wobei Edelstahl im Allgemeinen seine mechanischen Eigenschaften in einem größeren Bereich beibehält als Messing. Keiner dieser Unterschiede macht ein Material allgemein überlegen, und die richtige Wahl hängt davon ab, dass das Material an die spezifischen mechanischen und Umgebungsanforderungen der Baugruppe angepasst wird.

Belastbarkeit und Gewindeeingriffsdesign

Die Belastung, die eine Gewindeadaptermutter übertragen kann, bevor sich das Gewinde löst oder herauszieht, hängt eng davon ab, wie viel Gewindeeingriffslänge zur Verfügung steht, d. h. wie tief das Außengewinde im Grundloch sitzt. Allgemeine Verweise auf die Konstruktion von Verbindungselementen, darunter auch in Quellen wie Maschinen's Handbook ausführlich dokumentierte Leitlinien, deuten darauf hin, dass die Auszugsfestigkeit schnell zunimmt, wenn die Eingriffslänge von einer geringen Tiefe aus zunimmt, und sich dann einpendelt, sobald der Eingriff etwa das Eineinhalb- bis Zweifache des Nenndurchmessers erreicht. Über diesen Punkt hinaus trägt eine zusätzliche Tiefe vergleichsweise wenig zur zusätzlichen Haltefestigkeit bei, da die Außengewinde, die dem Eingang des Lochs am nächsten liegen, einen unverhältnismäßigen Anteil der Last tragen.

Bei dieser Beziehung handelt es sich um ein allgemeines technisches Prinzip und nicht um eine feste Zahl für jedes Teil, da die tatsächliche Leistung auch von der Härte des Grundmaterials, der Gewindepassungsklasse und der Installationsqualität abhängt. Dennoch ist der unten gezeigte Trend eine nützliche Planungsreferenz, wenn Sie entscheiden, wie tief ein Loch gebohrt werden sollte, um eine bestimmte Konvertierungsmutter aufzunehmen, insbesondere für eine Hochleistungs-Doppelgewindemutter für Maschinen, bei denen die Verbindung wiederholten Belastungen ausgesetzt ist.

Die Kurve steigt zwischen flachem Eingriff und ungefähr dem 1-fachen des Nenndurchmessers stark an. Dies ist der Bereich, in dem die meiste nutzbare Haltekraft erreicht wird. Zwischen dem Ein- und Zweifachen des Durchmessers steigt die Kurve weiter an, jedoch langsamer, und zeigt mit zunehmender Eingriffstiefe abnehmende Renditen. Ab etwa dem Zweifachen des Durchmessers flacht der Trend ab, was darauf hindeutet, dass eine zusätzliche Lochtiefe für die meisten Standardanwendungen kaum einen praktischen Nutzen bringt. Dieses Muster steht im Einklang mit der allgemeinen Gewindemechanik, bei der die ersten paar ineinandergreifenden Gewindegänge einen größeren Anteil der Axiallast tragen als die Gewindegänge weiter unten im Loch. Für Ingenieure, die ein OEM-Teil für eine kundenspezifische Gewindereduziermutter spezifizieren, unterstützt dieser Trend die Auswahl einer Eingriffslänge im Bereich von eineinhalb bis zwei Durchmessern als vernünftiges allgemeines Ziel für ausgewogene Festigkeit ohne übermäßige Lochtiefe.

Typische Anwendungsszenarien in allen Branchen

Innen-Außengewinde-Umwandlungsmuttern und Doppelgewindemuttern kommen in einem breiten Spektrum industrieller Umgebungen vor, und die vier folgenden Kategorien stellen die allgemeinen Bereiche dar, in denen diese industriellen Gewindeumwandlungskomponenten am häufigsten spezifiziert werden. Einer der größten Anwendungsbereiche bleibt die Automobilmontage Es deckt Motorkomponenten, Getriebegehäuse und Fahrgestellbefestigungspunkte ab, bei denen gemischte Gewindestandards für verschiedene Fahrzeugplattformen üblich sind. Der allgemeine Maschinenbau folgt dicht dahinter, wo Gewindeadaptermuttern sowohl bei der Erstmontage als auch bei der Reparatur von ausgerissenen oder beschädigten Löchern vor Ort verwendet werden. Anwendungen in der Luft- und Raumfahrt sowie im Schienenverkehr erfordern tendenziell eine strengere Materialrückverfolgbarkeit und -konsistenz, während hydraulische Systeme und andere Spezialgeräte den restlichen Anteil ausmachen.

Die folgende Tabelle stellt eine allgemeine, anschauliche Aufschlüsselung dieser Anwendungskategorien dar und soll eher allgemein beobachtete Nutzungsmuster im gesamten Bereich der Gewindebefestigungen widerspiegeln als Zahlen, die aus einer bestimmten Marktstudie stammen.

Der Automobil- und der allgemeine Maschinenbau machen zusammen den Großteil dieser beispielhaften Aufschlüsselung aus, was mit der Tatsache übereinstimmt, dass in beiden Sektoren ein hohes Montagevolumen mit der häufigen Notwendigkeit verbunden ist, metrische und zöllige Beschläge auf derselben Produktionslinie in Einklang zu bringen. Luft- und Raumfahrt- und Bahnanwendungen machen einen kleineren, aber immer noch bedeutenden Anteil aus, und diese Branchen legen angesichts der sicherheitskritischen Natur der beteiligten Baugruppen in der Regel zusätzlichen Wert auf die Rückverfolgbarkeit der Materialien und die dokumentierte Qualitätskontrolle. Hydraulik- und andere Spezialgeräte stellen den verbleibenden Teil dar, wobei Konvertierungsmuttern häufig zum Anpassen von Anschlussanschlüssen oder zur Reparatur von Gewindeverbindungen an Pumpen und Verteilern verwendet werden. Die relative Größe dieser Segmente kann je nach regionaler Industriezusammensetzung variieren, daher sollten Leser das Diagramm als allgemeine Orientierung und nicht als genaue Marktmessung betrachten. Dennoch ist das Muster nützlich, um zu verstehen, warum industrielle Thread-Konvertierungskomponenten für die gleichzeitige Bedienung mehrerer Sektoren und nicht für einen einzigen engen Anwendungsfall konzipiert sind.

Material- und Umweltverträglichkeit

Die Auswahl des richtigen Materials für eine bestimmte Betriebsumgebung ist eine der praktischsten Entscheidungen bei der Suche nach einem Hersteller von Doppelgewindemuttern für ein bestimmtes Projekt. Die folgende Heatmap fasst die allgemeine Eignung in vier gängigen Umgebungen zusammen, wobei eine dunklere Schattierung eine stärkere allgemeine Eignung basierend auf gut etablierten Materialeigenschaften und nicht auf einer formalen Testmatrix darstellt. Diese Art des Vergleichs ist bei der frühen Entwurfsüberprüfung nützlich, bevor eine endgültige Spezifikation festgelegt wird, da dadurch hervorgehoben wird, welche Materialfamilie für eine bestimmte Umgebung zuerst bewertet werden sollte.

Kohlenstoffstahl eignet sich gut für allgemeine Maschinen, wo die Umgebung normalerweise trocken und kontrolliert ist, seine Eignung nimmt jedoch in maritimen oder korrosiven Umgebungen ohne zusätzliche Beschichtung oder Beschichtung ab. Edelstahl behält in den meisten Umgebungen eine hohe Eignungsbewertung, weshalb es so häufig in den Spezifikationen für Innen-/Außengewinde-Umwandlungsmuttern vorkommt, die im Freien oder in Nassbereichen verwendet werden. Messing eignet sich im Allgemeinen gut für den Einsatz in der Elektronik und bei Präzisionsinstrumenten, wo sein nichtmagnetisches Verhalten und seine Leitfähigkeit wichtiger sind als seine reine Festigkeit, während seine Korrosionsbeständigkeit in allgemeinen Industrieumgebungen zwischen Kohlenstoffstahl und Edelstahl liegt. Diese Muster basieren auf gut dokumentierten Materialwissenschaften und nicht auf proprietären Daten und sind als Ausgangspunkt für die Materialprüfung und nicht als Ersatz für umweltspezifische technische Überprüfungen gedacht. Käufer, die einen Lieferanten für Gewindeadaptermuttern für ein neues Programm bewerten, verwenden häufig eine einfache Passungsmatrix wie diese, um geeignete Materialien in die engere Auswahl zu nehmen, bevor sie detaillierte mechanische Daten anfordern.

Installationsanleitung

Die korrekte Installation einer Konvertierungsmutter mit Innen-/Außengewinde wirkt sich direkt auf die Leistung der fertigen Verbindung aus. Die folgende allgemeine Reihenfolge spiegelt die gängige Praxis sowohl für geschlitzte als auch für nicht geschlitzte Varianten wider. Die Vorbereitung des Basislochs ist der Schritt, der sich am wahrscheinlichsten auf die endgültige Leistung auswirkt, da ein zu kleines oder falsch ausgerichtetes Pilotloch zu einem Verkanten des Gewindes während der Installation führen kann. Die Schritte werden in einer typischen Reihenfolge dargestellt, obwohl bestimmte Produkte möglicherweise zusätzliche Anleitungen des Lieferanten für ungewöhnliche Basismaterialien oder Umgebungen mit starken Vibrationen enthalten.

1. Vergleichen Sie die Außengewindegröße mit dem Gewindeloch und die Innengewindegröße mit dem zu installierenden Befestigungselement. Überprüfen Sie dabei sowohl den Durchmesser als auch die Steigungsreihe.
2. Überprüfen Sie die Führungsbohrung auf Sauberkeit und entfernen Sie alle Späne, Öl oder Fremdkörper, die den vollständigen Eingriff des Gewindes beeinträchtigen könnten.
3. Tragen Sie eine Gewindesicherungsmasse auf, wenn die Anwendung mit Vibrationen oder wiederholten Lastwechseln verbunden ist. Befolgen Sie dabei die Anweisungen des Herstellers der Masse zur Aushärtezeit.
4. Schlagen Sie die Konvertierungsmutter mit dem entsprechenden Werkzeug in das Loch ein, sei es ein Flachschraubendreher für ein geschlitztes Teil oder ein Inbusschlüssel oder ein Installationsgewindebohrer für ein nicht geschlitztes Teil, und achten Sie dabei darauf, dass das Werkzeug an der Lochachse ausgerichtet ist.
5. Setzen Sie die Mutter bis zur angegebenen Tiefe ein, im Allgemeinen bündig mit der umgebenden Oberfläche oder leicht darunter, es sei denn, die Konstruktion erfordert einen bestimmten Abstand.
6. Stellen Sie sicher, dass das Innengewinde frei und unbeschädigt ist, bevor Sie den passenden Bolzen, Bolzen oder die Schraube anbringen, und ziehen Sie es dann mit dem für die Innengewindegröße und das Material geeigneten Drehmomentwert an.

Das Überspringen des Lochvorbereitungsschritts ist eine der häufigsten Ursachen für Installationsprobleme, da im Loch verbleibende Rückstände den vollständigen Sitz des Außengewindes verhindern und die effektive Eingriffslänge verringern können, die weiter oben in diesem Artikel besprochen wurde. Für den wiederholten Produktionseinsatz standardisieren viele Montageteams ein bestimmtes Antriebswerkzeug und eine Drehmomenteinstellung für jede Konvertierungsmuttergröße, was dabei hilft, konsistente Ergebnisse entlang einer Montagelinie zu erzielen.

Gewindeadaptermutter vs. Standard-Einzelgewindemutter

Es lohnt sich, eine Innen-Außengewinde-Umwandlungsmutter von einer gewöhnlichen Eingewindemutter zu unterscheiden, da die beiden Teile unterschiedliche Probleme lösen, auch wenn sie auf den ersten Blick ähnlich aussehen. Eine Standardmutter hat nur eine Gewindegröße und dient zur Sicherung einer Schraube entsprechender Spezifikation, während eine Konvertierungsmutter, Doppelmutter oder Gewindereduziermutter zwei unabhängige Gewindebezeichnungen auf demselben Körper trägt. Die folgende Tabelle fasst die wichtigsten Funktionsunterschiede zwischen den beiden Teiletypen zusammen.

Diese Unterscheidung ist bei der Beschaffung von größter Bedeutung, da die Angabe einer Standardmutter, wenn tatsächlich eine Konvertierungsfunktion benötigt wird, das Problem nicht übereinstimmender Gewinde nicht löst. Ingenieure und Einkäufer, die einen Lieferanten für Gewindeadaptermuttern beauftragen, sollten deutlich angeben, dass ein Teil mit zwei Gewinden erforderlich ist, zusammen mit den Angaben beider Gewinde, um Verzögerungen bei der Angebotserstellung und Bemusterung zu vermeiden.

OEM- und ODM-Anpassungsmöglichkeit

Über die standardmäßigen Kataloggrößen hinaus benötigen viele Beschaffungsteams ein kundenspezifisches OEM-Teil für eine Gewindereduziermutter, das nach einer bestimmten Zeichnung gefertigt wird, mit einer nicht standardmäßigen Kombination von Innen- und Außengewinden, einer geänderten Gesamtlänge oder einer bestimmten Oberflächenbeschaffenheit. Für eine kundenspezifische Entwicklung dieser Art ist im Allgemeinen ein Hersteller erforderlich, der über eigene Werkzeugkapazitäten, automatisierte Produktionsanlagen und ein Qualitätssystem verfügt, das bei großen Produktionsmengen enge Maßtoleranzen einhalten kann. Dies ist insbesondere für Automobil- und Luft- und Raumfahrtprogramme relevant, wo neben der physischen Hardware häufig auch Dokumentation und Teilerückverfolgbarkeit erforderlich sind.

Produktionsmaßstab und Qualitätsmanagement

Da die Nachfrage nach standardisierten Gewindeverbindungskomponenten im Automobil- und allgemeinen Maschinenbausektor weiter wächst, sind Hersteller, die technische Unterstützung mit automatisierten Produktionskapazitäten kombinieren, sowohl bei Standard- als auch bei kundenspezifischen Teilen zunehmend auf Hersteller angewiesen. Eine Anlage, die mit Hunderten von Werkzeugmaschinen und automatisierten Produktionslinien ausgestattet ist, kann in der Regel effizienter von der Musterfreigabe zur Massenproduktion übergehen als eine kleinere Lohnfertigung, was ein wichtiger Gesichtspunkt für OEM-Programme mit definierten Lieferplänen ist. Eine konsistente Prozesskontrolle über jede Produktionscharge hinweg ist letztendlich das, was eine nachverfolgbare, wiederholbare Teilequalität unterstützt, was für einen Hersteller von Doppelgewindemuttern genauso wichtig ist wie für jeden anderen Lieferanten von Präzisionsbefestigungen.

Über Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. ist eine spezialisierte Produktionsstätte für Gewindeverbindungsprodukte für die Automobil- und Luftfahrtbranche. Das Unternehmen produziert hauptsächlich spiralförmige Drahteinsätze, selbstschneidende Einsätze, Schlüsseleinsätze, Gewindeadapter und Ölstopfen sowie passende Installationsgewindebohrer und Werkzeuge , das Konvertierungsmuttern für Innen-/Außengewinde und zugehörige Gewindeadapter direkt in sein Kernproduktsortiment einfügt und nicht als Randangebot.

Das 2015 gegründete Unternehmen verfügt über eine 10.000 Quadratmeter große eigene Produktionsstätte, die mit Hunderten von Werkzeugmaschinen und automatisierten Produktionssystemen ausgestattet ist. Durch jahrelange Entwicklung hat das Unternehmen ein erfahrenes Team aus Design-, Entwicklungs- und Produktionsspezialisten aufgebaut, das durch ein strukturiertes Qualitätsmanagementsystem und einen umfassenden Kundendienstmechanismus unterstützt wird. Mit einem jährlichen Produktionswert von 153 Millionen RMB im Jahr 2024 behält das Unternehmen die Fähigkeit für eine stabile Versorgung in großem Maßstab bei für Kunden, die über längere Produktionsläufe hinweg konstante Mengen benötigen.

Die Produkte des Unternehmens werden in der gesamten Automobilindustrie eingesetzt, darunter Motoren und Getriebe für Personen- und Nutzfahrzeuge sowie in der Luft- und Raumfahrtindustrie und im Schienenfahrzeugbau. Aufgrund dieser unterschiedlichen Endmärkte muss das Unternehmen konsistente, nachvollziehbare Produktionsaufzeichnungen über verschiedene Produktlinien hinweg führen, da Kunden aus der Automobil- und der Luft- und Raumfahrtbranche häufig neben den physischen Teilen, die sie kaufen, auch eine Dokumentation anfordern.

Verwandte Produkte für Gewindeverbindungen

Neben Innen-/Außengewinde-Umwandlungsmuttern stellt das Unternehmen auch Spiraldrahteinsätze her, bei denen es sich um präzise eingebettete Befestigungselemente aus hochfestem, hochelastischem, kaltgewalztem Edelstahldraht handelt, der zu einem rautenförmigen Querschnitt gewickelt ist. Diese Einsätze werden in ein vorgebohrtes Loch eingeschraubt, um ein haltbares, verschleißfestes Standard-Innengewinde zu bilden. Sie werden hauptsächlich in Grundmaterialien mit geringerer Festigkeit wie Aluminium, Magnesiumlegierungen, Kunststoffen und Holz oder zur Reparatur beschädigter Gewinde in Gusseisen- und Stahlbauteilen verwendet. Zusammen mit selbstschneidenden Einsätzen, Keilsicherungseinsätzen und Ölstopfen ermöglichen diese Produktlinien dem Unternehmen, ein breites Spektrum an Gewindeverbindungsanforderungen für Kunden zu erfüllen, die in den Bereichen Automobil, Luft- und Raumfahrt, Schifffahrt, Präzisionsmaschinen und Elektronikanwendungen tätig sind.

Häufig gestellte Fragen
